| Product: | Dome Fiber Optic Splice Closure | Seal: | Heat Shrink or Mechanical Seal |
|---|---|---|---|
| Waterproof grade: | IP68 | Cable Ports: | 1 Oval+16 Round Ports |
| Cable Diameter: | Max 22mm | Material: | PP+GF |
| Application: | Aerial, wall mounting, direct burial |
وصف في الهواء الطلق IP68 قبة إغلاق لصق الألياف البصرية
تتميز إغلاق القبة من سلسلة GPJ09-5817 بتصميم عالي السعة.نطاق سعة لصق الانصهار هو 144F ~ 648F ، مع سعة صينية 24F / 12F / 6F.صواني لصق لإغلاق المفاصل قابلة للتبديل مع صواني التقسيم.كل من لصق الانصهار وتركيب الخائن ممكنان.باستخدام ختم الانكماش الحراري ، يمكن أن تصل درجة الحماية لهذه السلسلة إلى IP68.قاعدة الختم بالانكماش الحراري قابلة للتبديل مع قاعدة الختم الميكانيكية (من GPJ09-5822).
سمات
يمكن تبديل قاعدة فم الكبل ، من فتحة الكبل 17 الأصلية (4 منافذ فرعية لـφ14-22 مم ؛ 12 منفذًا فرعيًا لـφ8-16 مم ؛ نطاق واحد من المنافذ غير المقطوعة هو 10-25 مم) التبديل إلى 10 فتحات للكبل (7 منافذ فرعية لـφ8-17.5 مم ؛ يتوفر منفذا كابل مرن لمواصفات مختلفة للكابل المرن ؛ يمكن استخدام منفذين للكابل ومخرج لمواصفات مختلفة للكابل ؛ نطاق منفذ واحد للكابل غير المقطوع يتراوح من 10 إلى 22 مم).
صندوق الوصلات القبة GPJ09-5817-A بسعة قصوى تبلغ 144 نواة ، صندوق الوصلات القبة GPJ09-5817-B بسعة قصوى تبلغ 360 نواة ،
وصندوق الوصلة القبة GPJ09-5817-B بسعة قصوى تصل إلى 720 مركزًا.
يمكن تجهيز صندوق مفصل القبة GPJ09-5817-A بصواني 12 * 12F أو 24 * 6F ، يمكن تجهيز صندوق مفصل القبة GPJ09-5817-B بصواني 30 * 12F أو 60 * 6F ، صندوق مشترك قبة GPJ09-5817-C يمكن تجهيزها بصواني 60 * 12F.
جسم الصندوق الخارجي مصنوع من بلاستيك البوليمر المعدل ، وحلقة الختم مصنوعة من مطاط السيليكون المفلكن ، والذي يتمتع بقوة عالية ومقاومة للتآكل ، ويمكن أن يطيل عمر خدمة المنتج.يمكن استبدال علبة الألياف بمقسم الألياف الضوئية ، ويمكن تثبيت كل مقسم للألياف الضوئية بمقسمات صغيرة 2 * 1: 4 و 1 * 1: 8.
يمكن اختيار مجموعة متنوعة من صواني الألياف لتلبية متطلبات الربط وتركيب الفاصل.
التحديد
| نموذج رقم: | GPJ09-5817-A | |||
| أسلوب | قبة / عمودي | |||
| أبعاد(عالية الدقة) | 400 × Φ270 | |||
| مادة | PP + GF | |||
| نوع الختم | الانكماش الحراري / الختم الميكانيكي | |||
| درجة الحماية | IP68 | |||
| منافذ الكابلات | غير مختصر | بيضاوي | 1 | Φ10 - 25 ملم |
| فرع | دائري | 4 | Φ14 - 22 ملم | |
| 12 | Φ8 - 16 ملم | |||
| قدرة لصق الألياف | 144 | |||
| سعة الدرج | 12/6 | |||
| عدد الدرج | 12/24 | |||
| مقسمات PLC | 1: 4 ميني | 2 قطعة | ||
| 1: 8 ميني | حاسب شخصي 1 | |||
| وزن | 5.5 - 6.2 كجم | |||
| طلب | هوائي / معلق على الحائط / دفن مباشر | |||
| نوع التعبئة | الكرتون الداخلي | 550 × 315 × 285 مم (1 قطعة) | ||
| الكرتون الخارجي | - | |||
| نموذج رقم: | GPJ09-5817-B | |||
| أسلوب | قبة / عمودي | |||
| أبعاد(عالية الدقة) | 500 × Φ270 | |||
| مادة | PP + GF | |||
| نوع الختم | الانكماش الحراري/ختم آلي | |||
| درجة الحماية | IP68 | |||
| منافذ الكابلات | غير مختصر | بيضاوي | 1 | Φ10 - 25 ملم |
| فرع | دائري | 4 | Φ14 - 22 ملم | |
| 12 | Φ8 - 16 ملم | |||
| قدرة لصق الألياف | 360 | |||
| سعة الدرج | 12/6 | |||
| عدد الدرج | 30/60 | |||
| مقسمات PLC | 1: 4 ميني | 2 قطعة | ||
| 1: 8 ميني | حاسب شخصي 1 | |||
| وزن | 7.5 - 8.0 كجم | |||
| طلب | هوائي / معلق على الحائط / دفن مباشر | |||
| نوع التعبئة | الكرتون الداخلي | 650 × 315 × 285 مم (1 قطعة) | ||
| الكرتون الخارجي | - | |||
| نموذج رقم: | GPJ09-5817-C | |||
| أسلوب | قبة / عمودي | |||
| أبعاد(عالية الدقة) | 625 × Φ270 | |||
| مادة | PP + GF | |||
| نوع الختم | الانكماش الحراري/ختم آلي | |||
| درجة الحماية | IP68 | |||
| منافذ الكابلات | غير مختصر | بيضاوي | 1 | Φ10 - 25 ملم |
| فرع | دائري | 4 | Φ14 - 22 ملم | |
| 12 | Φ8 - 16 ملم | |||
| قدرة لصق الألياف | 648 | |||
| سعة الدرج | 12 | |||
| عدد الدرج | 54 | |||
| مقسمات PLC | 1: 4 ميني | 2 قطعة | ||
| 1: 8 ميني | حاسب شخصي 1 | |||
| وزن | 9.5 - 12.0 كجم | |||
| طلب | هوائي / معلق على الحائط / دفن مباشر | |||
| نوع التعبئة | الكرتون الداخلي | 775 × 315 × 285 مم (قطعة واحدة) | ||
| الكرتون الخارجي | - |
|||

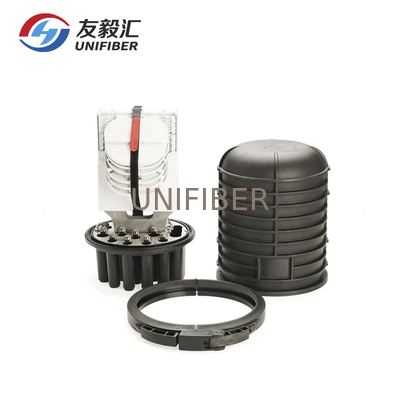

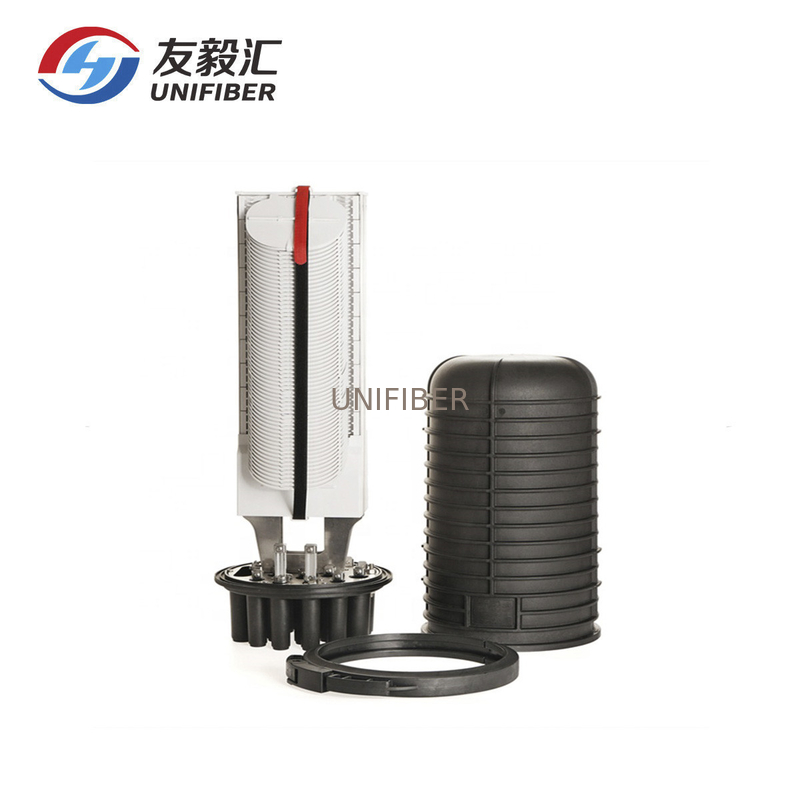

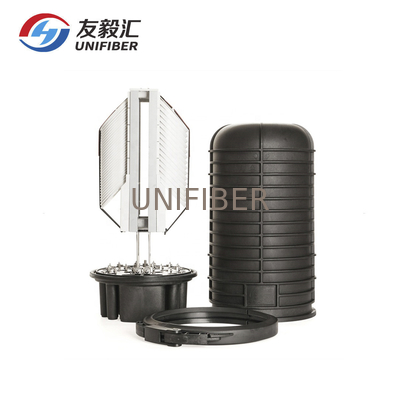

صورة 144 Core 360 Core 648 Core Dome Fiber Splice إغلاق
