تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول الموجة العملية: | شبكة ITU 100GHz | نوع الألياف: | 250um الألياف العارية 0.9 / 2.0 / 3.0mm أنبوب فضفاضة |
|---|---|---|---|
| طول الألياف: | 1 م أو حسب الطلب | موصل In / Out: | FC SC LC ST |
| عدد القنوات: | 4/8 / 16CH | القناة الأولى: | C21 C22 C23 ... C59 C60 C61 |
| ترتيب: | Mux / Demux | الحزم: | صندوق ABS ، كاسيت LGX ، مثبت على الرف |
| إبراز: | الألياف البصرية معدد,المضاعف السلبي cwdm |
||

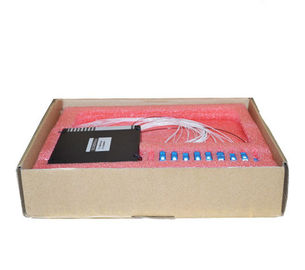

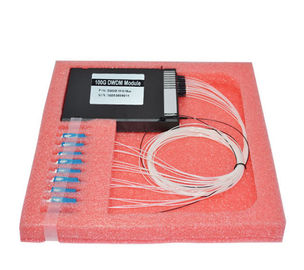

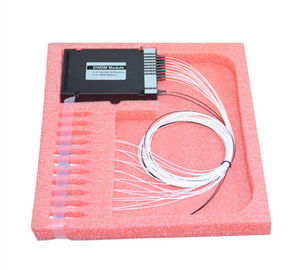

DWDM Mux / Demux الألياف المفردة / الألياف المزدوجة 4/8/16 قناة Pigtailed ABS وحدة SC LC / UPC للشبكات الضوئية السلبية
Dense wavelength division multiplexer(DWDM) is based on the membrane filter technique and proprietary non-flux metal bonding micro-optics packaging design, within ITU wavelengths to achieve uplink and downlink. يعتمد معدد الإرسال بتقسيم طول الموجة الكثيفة (DWDM) على تقنية مرشح الأغشية وتصميم عبوات الألياف الضوئية الدقيقة للتغليف المعدني غير المتدفق ، ضمن أطوال موجات الاتحاد لتحقيق الوصلة الصاعدة والوصلة الهابطة. It provides ITU channel center wavelength, low insertion loss, high channel isolation, low power consumption, wide passband characteristics, no glue loop, excellent thermal stability and reliability and so on. يوفر الطول الموجي لمركز قناة الاتحاد ، وفقدان الإدراج المنخفض ، والعزل العالي للقناة ، واستهلاك الطاقة المنخفض ، وخصائص النطاق العريض ، وعدم وجود حلقة لاصقة ، واستقرار حراري ممتاز وموثوقية ، وما إلى ذلك. In a telecommunications network system, it can be used for uplink or downlink optical signal. في نظام شبكة الاتصالات ، يمكن استخدامه للإشارة الضوئية للوصلة الصاعدة أو الهابطة.
الميزات
تباعد قنوات الاتحاد بسرعة 100 جيجاهرتز
فقدان إدخال منخفض
انتقال واسع النطاق
عزل القناة العالية
استقرار وموثوقية عالية
مسار بصري خالٍ من الإيبوكسي
تطبيق
قناة مكس / ديموكس
نظام DWDM
جهاز التوجيه
مضخم الألياف الضوئية
نظام CATV
المعلمات
| معامل | 4 قناة | 8 قناة | 16 قناة | ||||||||
| مسك | Demux | مسك | Demux | مسك | Demux | ||||||
| الطول الموجي للقناة (نانومتر) | 1270 ~ 1610 | ||||||||||
| دقة طول الموجة المركزية (nm) | ± 0.5 | ||||||||||
| تباعد القناة (نانومتر) | 20 | ||||||||||
| نطاق تمرير القناة (@ - عرض النطاق الترددي 0.5dB (نانومتر) | > 14 | ||||||||||
| خسارة الإدراج (ديسيبل) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| توحيد القناة (ديسيبل) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| تموج القناة (ديسيبل) | 0.3 | ||||||||||
| العزلة (ديسيبل) | المجاور | لا يوجد | > 30 | لا يوجد | > 30 | لا يوجد | > 30 | ||||
| غير مجاور | لا يوجد | > 40 | لا يوجد | > 40 | لا يوجد | > 40 | |||||
| حساسية درجة حرارة فقدان الإدراج (ديسيبل / ℃) | <0.005 | ||||||||||
| تغيير درجة حرارة الطول الموجي (نانومتر / ℃) | <0.002 | ||||||||||
| الاستقطاب المعتمد على الخسارة (ديسيبل) | <0.1 | ||||||||||
| تشتت وضع الاستقطاب (PS) | <0.1 | ||||||||||
| الاتجاهية (ديسيبل) | > 50 | ||||||||||
| خسارة العائد (ديسيبل) | > 45 | ||||||||||
| التعامل مع الطاقة القصوى (ميغاواط) | 500 | ||||||||||
| درجة حرارة التشغيل (℃) | -5 ~ + 75 | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ 85 | ||||||||||
| أبعاد العبوة (مم) | 1. L100 x W80 x H10 (2 CH ~ 8CH Module) | ||||||||||
| 2. L120xW800xH18 (وحدة 9 CH ~ 18CH) | |||||||||||
