تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجهد االكهربى: | 3 فولت 5 فولت | نموذج التحكم: | الإغلاق أو عدم الإغلاق |
|---|---|---|---|
| نوع الألياف: | SM أو MM | قطر الألياف: | 250um 900um أو 2.0 / 3.0mm |
| الطول الموجي: | 850 نانومتر 1310 نانومتر 1490 نانومتر 1550 نانومتر ..... | موصل: | FC SC LC ST ... |
| إبراز: | SM MM الألياف البصرية التبديل,2x2 قناة التبديل الميكانيكية |
||

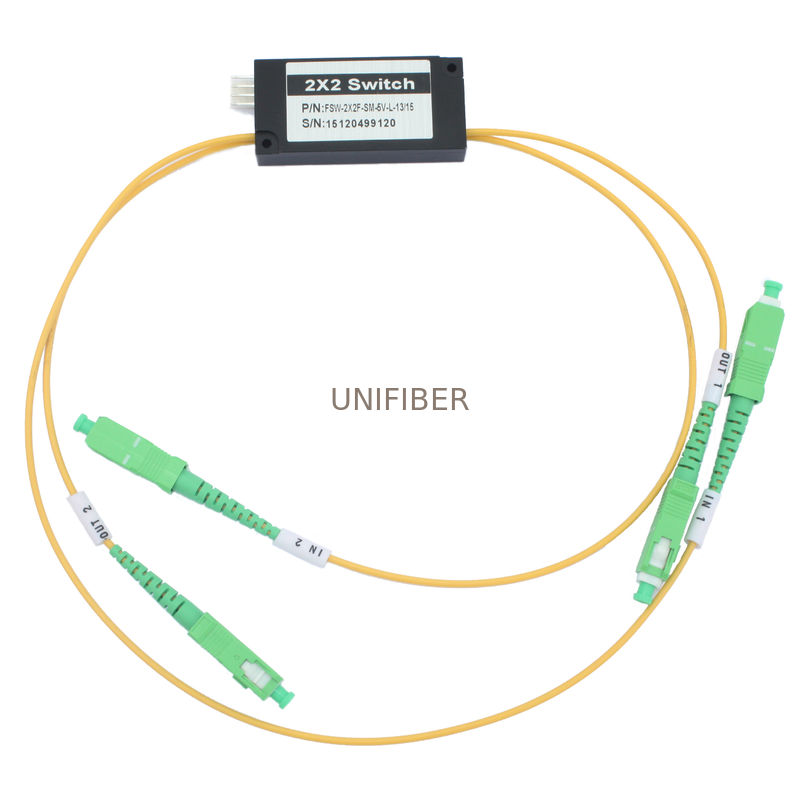

التبديل البصري الميكانيكي 2x2 قناة تجاوز الإقفال BA التحكم ، 5V 1310 / 1550nm
2x2 Bypass نوع من الألياف البصرية الميكانيكية التبديل (التبديل البصري 2X2BA) يدعم جميع الطول الموجي عند 1260nm ~ 1650nm أو 850nm الطول الموجي المتعدد ، ويوفر موثوقية عالية جدًا ، وفقدان منخفض للإدخال ، وسرعة تبديل سريعة بالإضافة إلى أداء ثنائي الاتجاه.تستخدم المفاتيح البصرية على نطاق واسع للشبكة البصرية والحماية وحماية المرسل والمستقبل ونظام اختبار الشبكة والأجهزة.
المميزات
تصميم مضغوط
حجم مصغر
وقت تبديل قصير
ثنائي الاتجاه
تشوهات بصرية منخفضة
كلام منخفض
خسارة الإدراج منخفضة
نطاق طول موجي يعمل على نطاق واسع
التطبيقات
تبديل الحماية
شبكة الرصد
OADM ، OXC ، OPM
| معامل | 2 × 2 مم / سم | |
| نطاق الطول الموجي (نانومتر) | 850 ± 40 | 1260 ~ 1650 |
| طول موجة التشغيل | 850± 40 | 1310/1490/1550/1625/1650 |
| خسارة الإدراج (ديسيبل) | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.6 ماكس: 0.8 |
| خسارة العائد (ديسيبل) | MM≥30 | SM≥50 |
| التداخل (ديسيبل) | MM≥65 | SM≥70 |
| الاستقطاب التابع للخسارة (ديسيبل) | .050.05 | |
| WaveLength Dependent Loss (ديسيبل) | .250.25 | |
| خسارة تعتمد على درجة الحرارة (ديسيبل) | .250.25 | |
| التكرار (ديسيبل) | ≤ ± 0.02 | |
| مصدر الطاقة (V) | 3.0 أو 5.0 | |
| العمر (الوقت) | ≥10 ^ 7 | |
| وقت التبديل (مللي ثانية) | ≤8 | |
| قوة النقل (ميغاواط) | ≤500 | |
| درجة حرارة التشغيل (℃) | -20 ~ + 70 | |
| درجة حرارة التخزين (℃) | -40 ~ + 85 | |
| الوزن (جرام) | 16 | |
| البعد (مم) | (الطول) 28.0 × (عرض) 12.6 × (ارتفاع) 8.0 | |
1 ، قد تتغير المواصفات دون سابق إنذار.
2 ، والمواصفات أعلاه للجهاز بدون موصل.
| نوع | دبوس | محرك كهربائي | مستشعر الحالة | ||||||
| 2 × 2 | ضوء دبوس | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 |
| الإغلاق | P1-P4 ،P2-P3 | V + | GND | - | - | افتح | قريب | قريب | افتح |
| P1-P3 ، P2-P4 | - | - | GND | V + | قريب | افتح | افتح | قريب | |
| عدم الإغلاق | P1-P4 ، P2-P3 | V + | - | - | GND | افتح | قريب | قريب | افتح |
| P1-P3 ، P2-P4 | - | - | - | - | قريب | افتح | افتح | قريب | |
| الحالة الأولى | الحالة الثانية |
 |
|
| مواصفات | الجهد االكهربى | تيار | مقاومة |
| الإغلاق 5V | 4.5 ~ 5.5 | 36 ~ 44 مللي أمبير | 125Ω |
| 5V غير الإغلاق | 4.5 ~ 5.5 | 26 ~ 32 مللي أمبير | 175Ω |
| الإغلاق 3V | 2.7 ~ 3.3 | 54 ~ 66 مللي أمبير | 50Ω |
| 3V غير الإغلاق | 2.7 ~ 3.3 | 39 ~ 47mA | 70Ω |
