تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول موجة التشغيل: | 1270 نانومتر -1610 نانومتر | شعار: | يمكن تخصيص |
|---|---|---|---|
| صفقة: | صندوق ABS | موصل: | LC / UPC |
| نوع الألياف: | G657A1 أسلاك التوصيل المصنوعة 0.9 مم | تطبيق: | شبكة PON / CATV |
| إبراز: | معزز قطرة بصري إضافة,وحدة CWDM OADM |
||

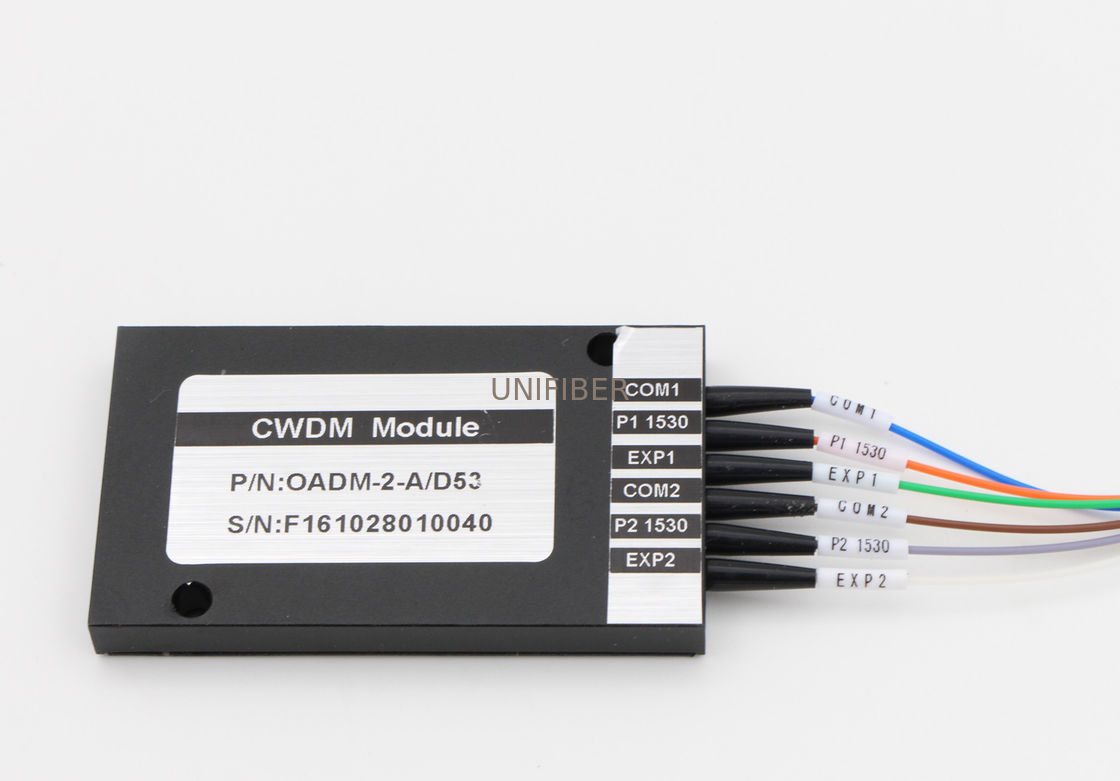

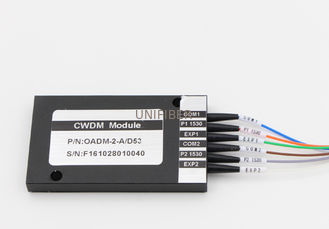

CWDM OADM إضافة / إسقاط معدد 2 في 2 خارج
وحدات CWDM / AD هي مضاعفات الإرسال الموجي بتقسيم الموجة للدورة (CWDM) إضافة / إسقاط مضاعفات بصرية (OADM).تضيف الوحدات النمطية CWDM / AD (تعدد الإرسال) والقنوات المقطعة (demultiplex) المقطوعة ، أو أطوال الموجة ، في كلا الاتجاهين (شرق وغرب) أو اتجاه واحد (شرق أو غرب) لوصلة ألياف مشتركة CWDM.تتيح التقنية تخطيطًا ذكيًا وتوفيرًا مرنًا للخدمات البصرية مع تبسيط نشر وصيانة الشبكات الضوئية.يمكن إضافة نقاط الوصول إلى الشبكات الخطية والحافلات والحلقات ، حيث يوفر التصميم الدائري الشرقي والغربي بنية محمية زائدة عن الحاجة.
المميزات
مضاعفة ما يصل إلى 1 قناة على زوج من الألياف
انخفاض فقدان الإدراج ، لصق ABS / ضفيرة وحدة نمطية تصميم وحدات منخفضة الجانب
تأمين الفصل المادي بين قنوات البيانات
عملية شفافة - بروتوكول وطوبولوجيا مستقلة
سلبي ، لا يتطلب طاقة كهربائية
Duplex LC / UPC ، يدعم بسهولة كابلات التصحيح المزدوجة بين جهاز الإرسال والاستقبال والوحدة السلبية
الطول الموجي للتشغيل الواسع: 1270nm ~ 1610nm
درجة حرارة التشغيل: 0 ℃ to 70 ℃
التطبيقات
نظام CWDM
شبكات PON
روابط CATV
| المعلمات | 1CH | 2CH | 4CH | 8CH | |
| الطول الموجي المركزي (نانومتر) | الاتحاد الدولي للاتصالات ، الاتحاد الدولي للاتصالات + 1 | ||||
| الطول الموجي التشغيلي (نانومتر) | 1260~1620 | ||||
| مساحة القناة (نانومتر) | 20 | ||||
| نوع الألياف | تم تحديد SMF-28e أو العميل | ||||
| IL (ديسيبل) (درجة P / A) | إضافة وإسقاط القناة | 0.5 / 0.6 | 0.7 / 1.0 | 1.4 / 1.7 | 2.0 / 2.5 |
| قناة اكسبرس | 0.6 / 0.8 | 1.2 / 1.4 | 1.8 / 2.0 | 3.6 / 3.8 | |
| عزل(ديسيبل) | إضافة وإسقاط القناة المجاورة | 30 | |||
| إضافة وإسقاط قناة غير متجاورة | 50 | ||||
| قناة اكسبرس | 25 | ||||
| تموج (ديسيبل) | 0.3 | 0.3 | 0.4 | 0.5 | |
| PDL (ديسيبل) | 0.1 | ||||
| PMD (ps) | 0.1 | ||||
| RL (ديسيبل) | 45 | ||||
| الاتجاهية (ديسيبل) | 50 | ||||
| الطاقة الضوئية القصوى (ميغاواط) | 500 | ||||
| درجة حرارة التشغيل (° C) | 0~70 | ||||
| درجة حرارة التخزين (° C) | -40~85 | ||||
