10 12 16 18Ch CCWDM MUX DEMUX Module لشبكات PON

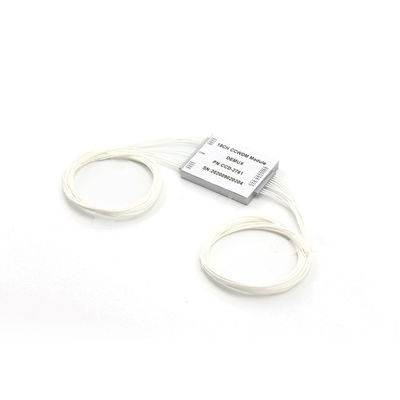

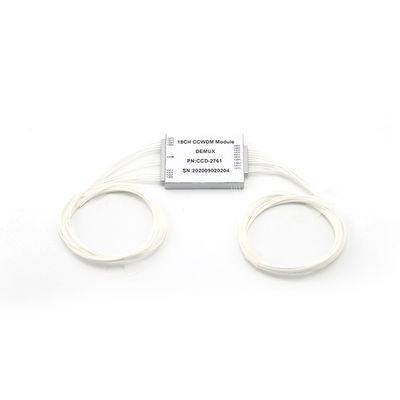

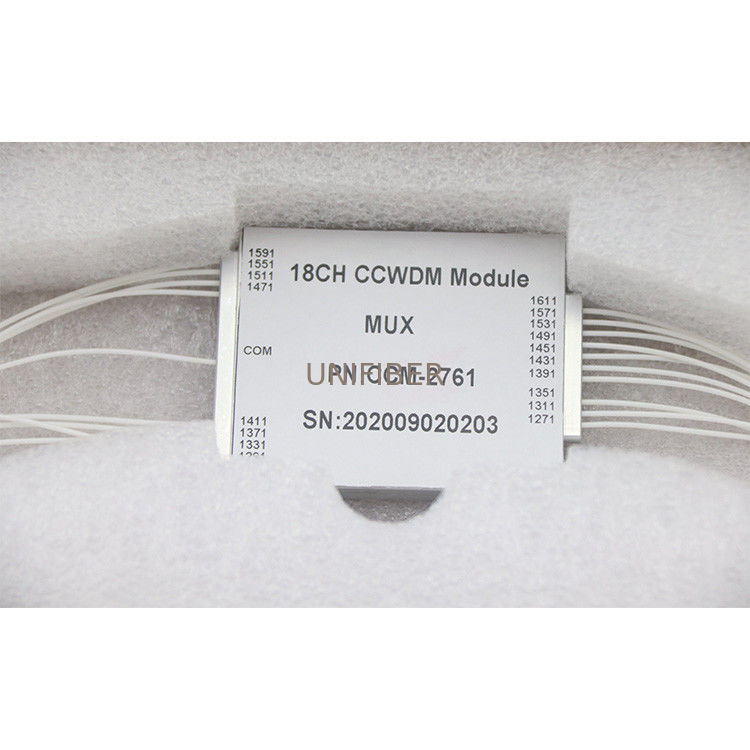

صورة كبيرة : 10 12 16 18Ch CCWDM MUX DEMUX Module لشبكات PON

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	UNIFIBER-OEM
إصدار الشهادات:	ROHS
رقم الموديل:	وحدة CWDM صغيرة الحجم

شروط الدفع والشحن:

الحد الأدنى لكمية:	10 قطع
الأسعار:	قابل للتفاوض

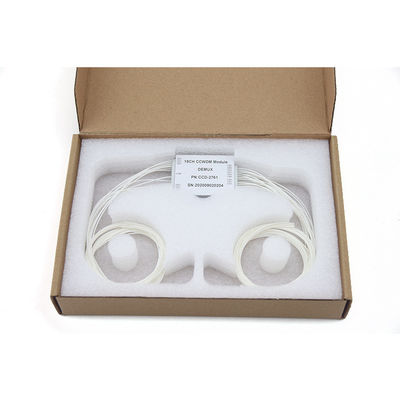

تفاصيل التغليف:	حالة نفطة
وقت التسليم:	3 ~ 5 أيام عمل
شروط الدفع:	L / C ، T / T
القدرة على العرض:	1000pcs / يوم

مفصلة وصف المنتج

المنتج:	وحدة CCWDM MUX / DEMUX	بناء:	Mux / Demux
الطول الموجي الداخلي:	1270 ~ 1610 نانومتر (1271 ~ 1611 نانومتر)	عدد القنوات:	4/6/8/10/12/16 / 18ch
قناة التباعد::	20 نانومتر	البعد الحزمة:	55x45x6mm (كسوكس)
إبراز:	وحدة CCWDM DEMUX , وحدة MUX DEMUX , معدد تركيب شبكات PON

تعتمد CCWDM على تقنية المساحة الحرة ، المستخدمة لتوسيع الشبكة ، وهي نوع حزمة CCWDM cmpact ، وهي مناسبة لشبكة 4G و 5G أيضًا ، خاصة بالنسبة لشبكة 5G Fronthaul AAU / BBU على نطاق واسع مع 10G أو 25G أو أي نوع آخر من أجهزة الإرسال والاستقبال البصرية. حزمة مضغوطة وفقدان إدخال منخفض. يوفر UNIFIBER ما يصل إلى 18Ch 1U Rack mount ، وتحقيق MUX / DEMUX ثنائي الاتجاه على الألياف الفردية ، وتحت 18Ch CCWDM ، متاح مع منفذ UPG ، حتى 18 قناة سيكون بدون منفذ UPG. يمكن أن تدعم منفذ الشاشة ، 1٪ أو 2٪ اختياري.

سمات
عزل عالي
PDL منخفض
الطول الموجي التشغيلي الواسع:
من 1260 نانومتر إلى 1620 نانومتر
انخفاض فقدان الإدراج
تصميم مدمج ، حجم صغير
التوحيد الجيد من قناة إلى قناة
درجة حرارة تشغيل واسعة:
من -40 درجة مئوية إلى 85 درجة مئوية
الموثوقية العالية والاستقرار

التطبيقات
نظام CWDM
شبكات PON
روابط الكيبل التلفزيوني

سبيسيفيكايتون

معامل	وحدة	قيمة
رقم القناة	CH	10	12	16	18
مساحة القناة	نانومتر	20
الطول الموجي المركزي	نانومتر	1270 ~ 1610 (1271 ~ 1611)
الطول الموجي التشغيلي	نانومتر	1260-1620
دقة الطول الموجي للمركز	نانومتر	± 0.5
نطاق المرور (@ - 0.5 ديسيبل عرض النطاق الترددي)	نانومتر	± 7.5
تمرير شريط التسطيح (تموج)	ديسيبل	≤0.5
خسارة الإدراج (الحد الأقصى)	ديسيبل	1.5	1.5	1.8	2.0
عزل القناة المجاورة	ديسيبل	≥30
عزل القناة غير المجاورة	ديسيبل	≥40
تشتت وضع الاستقطاب	ملاحظة	≤0.2
الخسارة المعتمدة على الاستقطاب	ديسيبل	≤0.2
الاتجاهية	ديسيبل	≥45
تعويض الخساره	ديسيبل	≥45
حساسية درجة الحرارة وفقدان الإدراج	ديسيبل / درجة مئوية	0.005
تحويل درجة حرارة الطول الموجي	نانومتر / درجة مئوية	0.002
درجة حرارة التشغيل	درجة مئوية	-5 ~ + 70
درجة حرارة التخزين	درجة مئوية	-40 ~ + 85
أبعاد الحزمة	مم	صندوق ABS
