تفاصيل المنتج:
شروط الدفع والشحن:
|
| المنتج: | 1x10 وحدة التبديل البصرية الميكانيكية | الطول الموجي: | 850/1310/1490/1550/1625/1650 أو غيرهم |
|---|---|---|---|
| نموذج التحكم: | الإغلاق / عدم الإغلاق | قطر الألياف: | 250um / 900um / 2.0 / 3.0 ملم |
| طول الألياف: | 1 م / 1.5 م أو غيرها | موصل: | LC / SC / FC / ST أو غيرهم |
| إبراز: | ST محول الألياف البصرية موصل,1xN الميكانيكية الألياف البصرية التبديل,1 متر طول وحدة التبديل البصري |
||

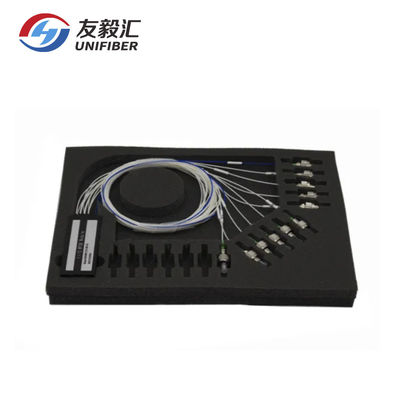

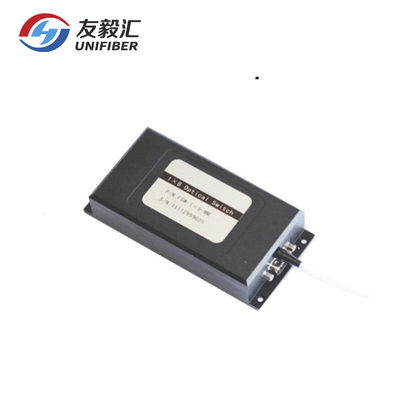

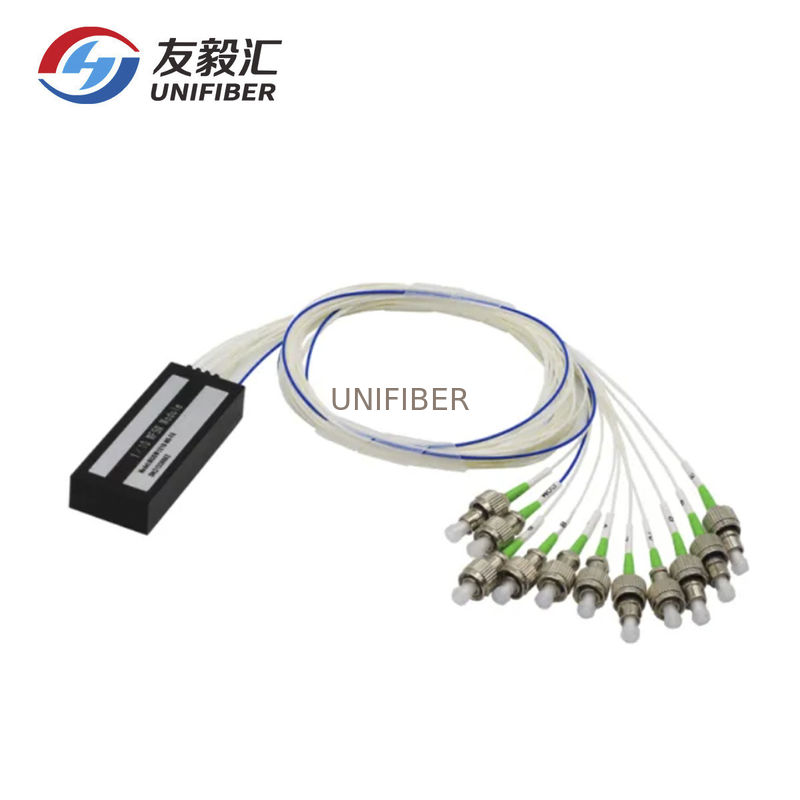

1xN الميكانيكية الألياف البصرية التبديل يربط القنوات الضوئية عن طريق إعادة توجيه الإشارة الضوئية الواردة إلى الألياف الإخراج المحددة.يتم تحقيق ذلك باستخدام التكوين البصري الميكانيكي المعلق ببراءة اختراع ويتم تنشيطه عبر إشارة تحكم كهربائية.توفر العملية الميكانيكية موثوقية عالية للغاية وسرعة تحويل سريعة بالإضافة إلى أداء ثنائي الاتجاه.تعد محولات الألياف الضوئية MMS حلول تحويل حقيقية لتطبيقات الشبكات الضوئية.
| سمات | التطبيقات |
| ما يصل إلى 128 قناة | شبكة الرنين |
| انخفاض فقدان الإدراج | المراقبة عن بعد في الشبكة الضوئية |
| واجهة متوازية | اختبار مكون الألياف الضوئية |
| تصميم نمطي | |
| خالي من الايبوكسي على المسار البصري |
| معامل | 1XN | |||
| خسارة الإدراج (ديسيبل) | 1 ＜ N≤12 | 16 ＜ رقم 32 | 32 ＜ N≤64 | 64 ＜ رقم 128 |
| النوع: 0.8 كحد أقصى: 1.0 | النوع: 0.8 كحد أقصى: 1.0 | النوع: 1.2 كحد أقصى: 1.5 | النوع: 1.7 كحد أقصى: 2.0 | |
| نطاق الطول الموجي (نانومتر) | 850 نانومتر ، 1260 ~ 1620 نانومتر | |||
| الطول الموجي التشغيلي (نانومتر) | 850/1310/1550/1625 | |||
| الخسارة المعتمدة على طول الموجة (ديسيبل) | ≤0.25 | |||
| قناة تداخل (ديسيبل) | مم≥35 SM≥55.5 | |||
| خسارة العودة (ديسيبل) | مم≥30 SM≥50 | |||
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.05 | |||
| الخسارة المعتمدة على طول الموجة (ديسيبل) | ≤0.25 | |||
| خسارة تعتمد على درجة الحرارة (ديسيبل) | ≤0.25 | |||
| التكرار (ديسيبل) | ≤ ± 0.02 | |||
| مزود الطاقة (V) | 5.0 أو 12.0 | |||
| العمر (الوقت) | ≥10 ^ 7 | |||
| وقت التبديل (مللي ثانية) | ≤8 | |||
| قوة النقل (ميغاواط) | ≤500 | |||
| درجة حرارة التشغيل (℃) | -20 ~ + 70 | |||
| درجة حرارة التخزين (℃) | -40 ~ + 85 | |||
| الأبعاد (مم) | 1 ＜ N≤12 (135 × 64 × 32) | 12 ＜ N≤16 (184 × 78 × 36) | 16 N≤32 (140 × 77.5 × 64) | 31 أوم 88 (184 × 156 × 66) |
| 88 عدد 128 (184 × 220 × 66) | & nsbp؛ | & nsbp؛ | & nsbp؛ | |
1 ، قد تتغير المواصفات دون إشعار.
2 ، المواصفات أعلاه للجهاز بدون موصل.
| رقم الدبوس | اسم الإشارة | I / O | وصف |
| 1 | D0 | إدخال | TTL ، بت اختيار القناة 0 |
| 2 | D1 | إدخال | TTL ، بت اختيار القناة 1 |
| 3 | د 2 | إدخال | TTL ، بت اختيار القناة 2 |
| 4 | د 3 | إدخال | TTL ، بت اختيار القناة 3 |
| 5 | /إعادة تعيين | إدخال | TTL ، إعادة تعيين المستوى المنخفض إلى القناة 0. يعني الارتفاع المرتفع أن بتات اختيار القناة فعالة. |
| 6 | /جاهز | المدخلات | TTL ، جاهز (مرتفع = غير جاهز ، منخفض = جاهز). |
| 7 | خطأ | المدخلات | TTL ، خطأ (مرتفع = خطأ ، منخفض = ليس خطأ). |
| 8 | GND | إدخال | أرض |
| 9 | + 5VDC | إدخال | 5.0 ± 5٪ VDC مصدر طاقة (بحد أقصى 550 مللي أمبير) |
| قناة ماكس | إدخال | قناة نشطة | |||||||
| /إعادة تعيين | د 6 | د 5 | د 4 | د 3 | د 2 | D1 | D0 | ||
| العدد = 16 | 0 | x | x | x | x | x | x | x | 0 إعادة تعيين |
| 1 | x | x | x | 0 | 0 | 0 | 0 | كوم → 1 | |
| x | x | x | 0 | 0 | 0 | 1 | كوم → 2 | ||
| x | x | x | 0 | 0 | 1 | 0 | كوم → 3 | ||
| x | x | x | ··· | ··· | ··· | ··· | ··· | ||
| x | x | x | 1 | 1 | 1 | 1 | كوم → 16 | ||
الأبعاد الميكانيكية
| الطريق البصري | مثال: 135 × 64 × 32 مم (ن≤12 ، DB-9 ذكر) |
 |
|
