تفاصيل المنتج:
شروط الدفع والشحن:
|
| المنتج: | مفتاح التحويل البصري الميكانيكي 2x2 1310 / 1550nm | الطول الموجي: | 1310/1490/1550/1625/1650 نانومتر |
|---|---|---|---|
| نموذج التحكم: | الإغلاق أو عدم الإغلاق | الجهد االكهربى: | 3 فولت 5 فولت |
| قطر الألياف: | 900um | موصل: | FC SC LC ST ... |
| إبراز: | 2 × 2 محول الألياف الضوئية الجانبي,مفتاح الألياف الضوئية غير المغلق,مفتاح بصري ميكانيكي 1550 نانومتر |
||

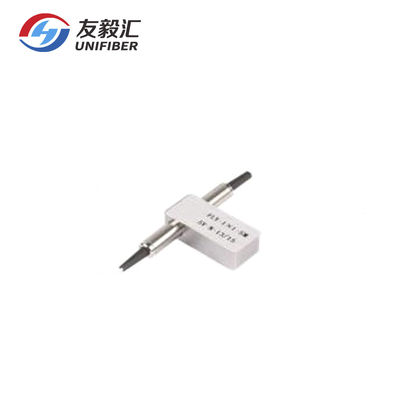

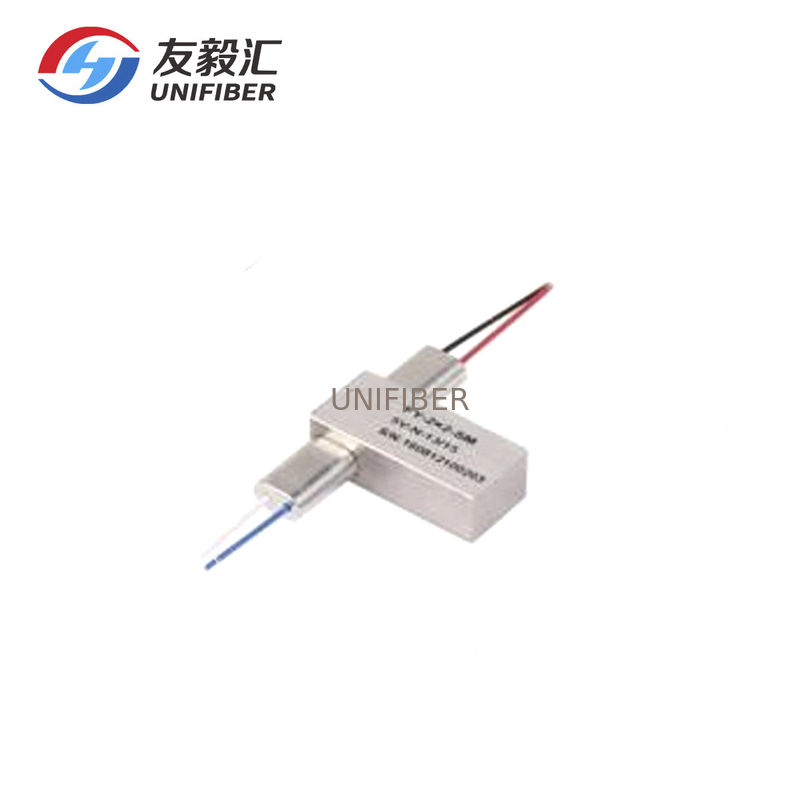

مفتاح ضوئي للتجاوز الميكانيكي 2x2 غير قابل للإغلاق 1310 / 1550nm للإضافة / الإسقاط البصري
يستخدم المفتاح البصري الميكانيكي 2x2 لتشغيل وإيقاف وتبديل الإشارة الضوئية.يعتمد المفتاح البصري الميكانيكي 2 × 2 على تقنية إلكترونية ضوئية متكاملة.مع تطور الاتصال البصري ، يعد جهاز التبديل البصري هو المفتاح لجيل جديد من الشبكة الضوئية بالكامل في المستقبل القريب.
| سمات | التطبيقات |
| تكلفة منخفضة لا مثيل لها | شبكة بصرية |
| انخفاض خسارة الإدراج | الحماية / الترميم |
| عزل قناة عالية | التوجيه البصري Singnal |
| ثبات عالي ، موثوقية عالية | إضافة / إسقاط بصري قابل للتكوين |
| خالية من الايبوكسي على المسار البصري | حماية المرسل والمستقبل |
| الإغلاق وعدم الإغلاق | نظام اختبار الشبكة |
| المركز الأول | المركز الثاني |
 |
|
| تحديد | الجهد االكهربى | تيار | مقاومة |
| 5V الإغلاق | 4.5 ~ 5.5 | 36 ~ 44 مللي أمبير | 125 درجة |
| 5V عدم الإغلاق | 4.5 ~ 5.5 | 26 ~ 32 مللي أمبير | 175Ω |
| 3V الإغلاق | 2.7 ~ 3.3 | 54 ~ 66 مللي أمبير | 50Ω |
| 3V عدم الإغلاق | 2.7 ~ 3.3 | 39 ~ 47 مللي أمبير | 70Ω |
| يكتب | دبوس | محرك كهربائي | مستشعر الحالة | ||||||
| 2 × 2 | دبوس خفيف | دبوس 1 | دبوس 5 | دبوس 6 | دبوس 10 | دبوس2-3 | دبوس3-4 | دبوس7-8 | Pin8-9 |
| الإغلاق | P1-P4 ،P2-P3 | V + | GND | - | - | فتح | يغلق | يغلق | فتح |
| ف 1 - ف 3 - ف 2 - ف 4 | - | - | GND | V + | يغلق | فتح | فتح | يغلق | |
| عدم الإغلاق | P1-P4، P2-P3 | V + | - | - | GND | فتح | يغلق | يغلق | فتح |
| ف 1 - ف 3 - ف 2 - ف 4 | - | - | - | - | يغلق | فتح | فتح |
يغلق
|
|
| معامل | 2 × 2 مم / SM | |
| نطاق الطول الموجي (نانومتر) | 850 ± 40 | 1260 ~ 1650 |
| الطول الموجي التشغيلي | 850± 40 | 1310/1490/1550/1625/1650 |
| خسارة الإدراج (ديسيبل) | النوع: 0.8 كحد أقصى: 1.2 | النوع: 0.6 كحد أقصى: 0.8 |
| خسارة العودة (ديسيبل) | MM≥30 | SM≥50 |
| الحديث المتبادل (ديسيبل) | مم≥65 | SM≥70 |
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.05 | |
| الخسارة المعتمدة على طول الموجة (ديسيبل) | ≤0.25 | |
| الخسارة المعتمدة على درجة الحرارة (ديسيبل) | ≤0.25 | |
| التكرار (ديسيبل) | ≤ ± 0.02 | |
| مزود الطاقة (V) | 3.0 أو 5.0 | |
| العمر (الوقت) | ≥10 ^ 7 | |
| وقت التبديل (مللي ثانية) | ≤8 | |
| قوة النقل (ميغاواط) | ≤500 | |
| درجة حرارة التشغيل (℃) | -20 ~ + 70 | |
| درجة حرارة التخزين (℃) | -40 ~ + 85 | |
| الوزن (جرام) | 16 | |
| الأبعاد (مم) | (L) 28.0 × (W) 12.6 × (H) 8.0 | |
1 ، قد تتغير المواصفات دون إشعار.
2 ، المواصفات أعلاه للجهاز بدون موصل.
