تفاصيل المنتج:
شروط الدفع والشحن:
|

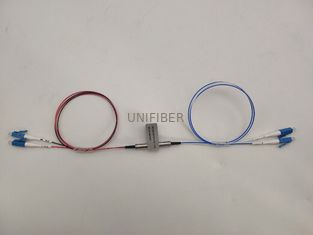

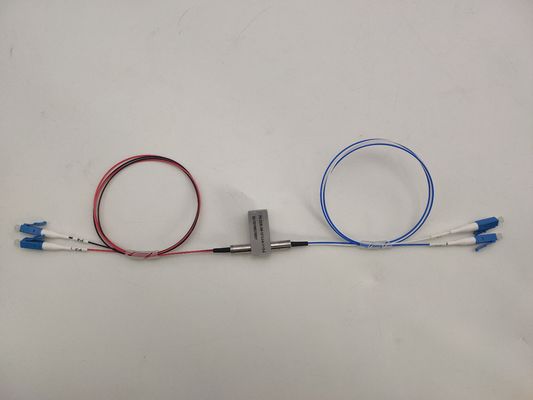

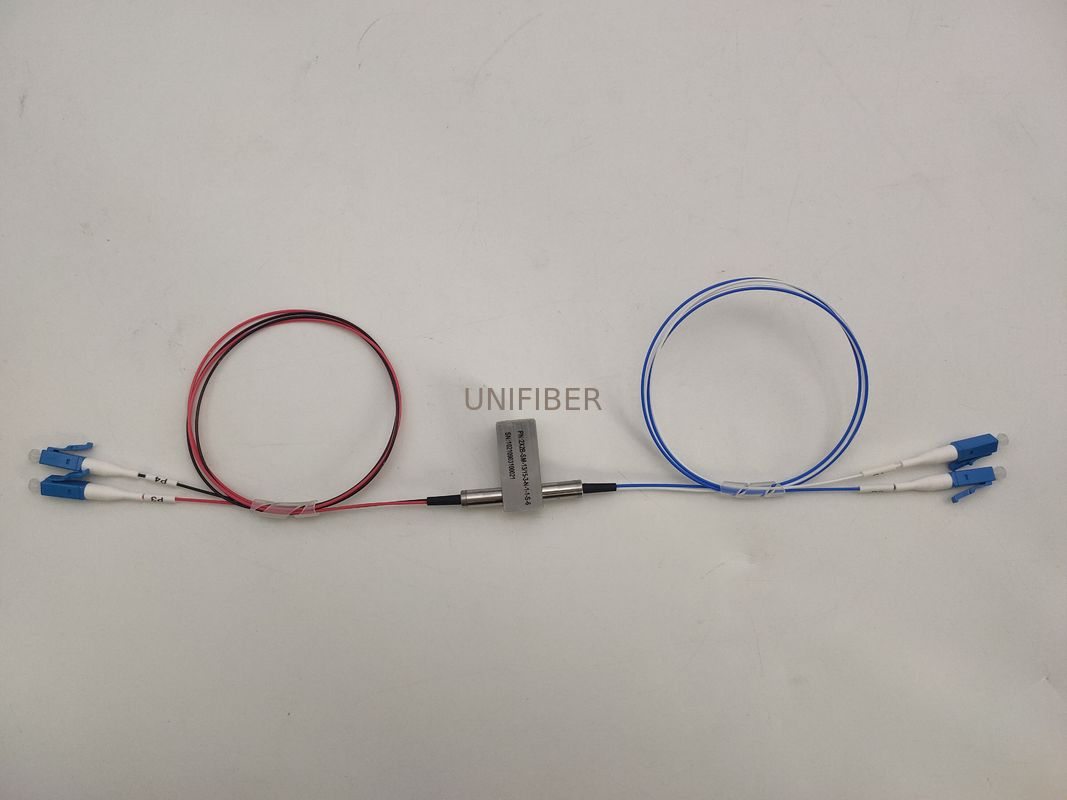

| المنتج: | 2x2B تبديل الألياف البصرية الميكانيكية | وضع الألياف: | وضع فردي |
|---|---|---|---|
| الجهد االكهربى: | 3 فولت / 5 فولت | نموذج التحكم: | عدم الإغلاق |
| نوع الألياف: | 900um أنبوب فضفاض | موصل: | LC / UPC |
| إبراز: | محول الألياف الضوئية الميكانيكي 900um,مفتاح الألياف الضوئية الميكانيكي LC UPC,محول إيثرنت الألياف الالتفافي 2x2 |
||
يستخدم المفتاح البصري الميكانيكي 2x2B لتشغيل وإيقاف وتبديل الإشارة الضوئية.يعتمد المفتاح البصري الميكانيكي 2x2B على تقنية إلكترونية ضوئية متكاملة متطورة.مع تطور الاتصال البصري ، يعد جهاز التبديل البصري هو المفتاح لجيل جديد من الشبكة الضوئية بالكامل في المستقبل القريب.
لا يتأثر التبديل البصري الميكانيكي 2x2B بالاستقطاب وطول الموجة.إنه يدعم جميع الأطوال الموجية عند 850nm و 1260nm ~ 1650nm ، ويوفر موثوقية عالية ، وفقدان إدخال منخفض ، وسرعة تحويل سريعة وأداء ثنائي الاتجاه.وهي تستخدم على نطاق واسع في تعدد الإرسال OADM والموصلات المتقاطعة OXC واختبار النظام والحماية.
| سمات | التطبيقات |
| تكلفة منخفضة لا مثيل لها | شبكة بصرية |
| انخفاض خسارة الإدراج | الحماية / الترميم |
| عزل قناة عالية | التوجيه البصري Singnal |
| ثبات عالي ، موثوقية عالية | إضافة / إسقاط بصري قابل للتكوين |
| خالية من الايبوكسي على المسار البصري | حماية المرسل والمستقبل |
| الإغلاق وعدم الإغلاق | نظام اختبار الشبكة |
الأبعاد الميكانيكية
مواصفات الأداء
| معامل | 2 × 2B-MM / SM | |
| نطاق الطول الموجي (نانومتر) | 850± 40 | 1260 ~ 1650 |
| الطول الموجي التشغيلي | 850 | 1310/1490/1550/1625/1650 |
| خسارة الإدراج (ديسيبل) | النوع: 0.8 كحد أقصى: 1.2 | النوع: 0.6 كحد أقصى: 0.8 |
| خسارة العودة (ديسيبل) | MM≥30؟SM≥50 | |
| الحديث المتبادل (ديسيبل) | MM≥45؟SM≥55 | |
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.05 | |
| الخسارة المعتمدة على طول الموجة (ديسيبل) | ≤0.25 | |
| الخسارة المعتمدة على درجة الحرارة (ديسيبل) | ≤0.25 | |
| التكرار (ديسيبل) | ≤ ± 0.02 | |
| مزود الطاقة (V) | 3.0 أو 5.0 | |
| العمر (الوقت) | ≥10 ^ 7 | |
| وقت التبديل (مللي ثانية) | ≤8 | |
| قوة النقل (ميغاواط) | ≤500 | |
| درجة حرارة التشغيل (℃) | -20 ~ + 70 | |
| درجة حرارة التخزين (℃) | -40 ~ + 85 | |
| الوزن (جرام) | 16 | |
| الأبعاد (مم) | (L) 27.0 × (W) 12.0 × (H) 8.2 | |
1 ، قد تتغير المواصفات دون إشعار.
2 ، المواصفات أعلاه للجهاز بدون موصل.
| نوع | دبوس | محرك كهربائي | مستشعر الحالة | ||||||
| 2 × 2 ب | مسار بصري | دبوس 1 | دبوس 5 | دبوس 2 × 2 ب | مسار بصري | دبوس 1 | دبوس 5 | دبوس 2 × 2 ب | مسار بصري |
| الإغلاق | P1-P4 ،P2-P3 | V + | GND | الإغلاق | P1-P4 ،P2-P3 | V + | GND | الإغلاق | P1-P4 ،P2-P3 |
| P1-P3 | - | - | P1-P3 | - | - | P1-P3 | |||
| عدم الإغلاق | P1-P4، P2-P3 | V + | - | - | GND | افتح | قريب | قريب | افتح |
| P1-P3 | - | - | - | - | قريب | افتح | افتح | قريب | |
| المركز الأول | المركز الثاني |
|
|
| تحديد | الجهد االكهربى | تيار | مقاومة |
| 5V الإغلاق | 4.5 ~ 5.5 | 36 ~ 44 مللي أمبير | 125 درجة |
| 5V عدم الإغلاق | 4.5 ~ 5.5 | 26 ~ 32 مللي أمبير | 175Ω |
| 3V الإغلاق | 2.7 ~ 3.3 | 54 ~ 66 مللي أمبير | 50Ω |
| 3V عدم الإغلاق | 2.7 ~ 3.3 | 39 ~ 47 مللي أمبير | 70Ω |
