تفاصيل المنتج:
شروط الدفع والشحن:
|
| المنتج: | 1310nm / 1550nm الاستقطاب شعاع الموصل الفاصل | إعدادات: | الفاصل أو الموحد |
|---|---|---|---|
| الطول الموجي: | 1310،1480 أو 1550 | اتجاه الاستقطاب الحادث: | المحور البطيء |
| نوع الألياف: | PM على المنفذ 1 و 2 ، SM أو PM على المنفذ 3 | أسلوب ضفيرة: | ألياف عارية أو أنبوب فضفاض 900um |
| موصل: | SC / APC أو حدد | ||
| إبراز: | PBC PBS Polarization Beam Combiner,1550nm Polarization Beam Combiner,PM SMF Polarizing Beam Splitter |
||

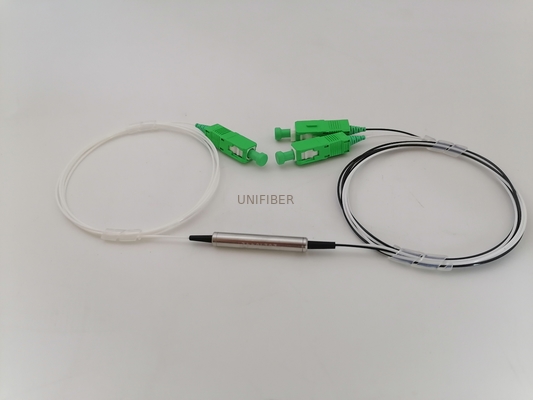

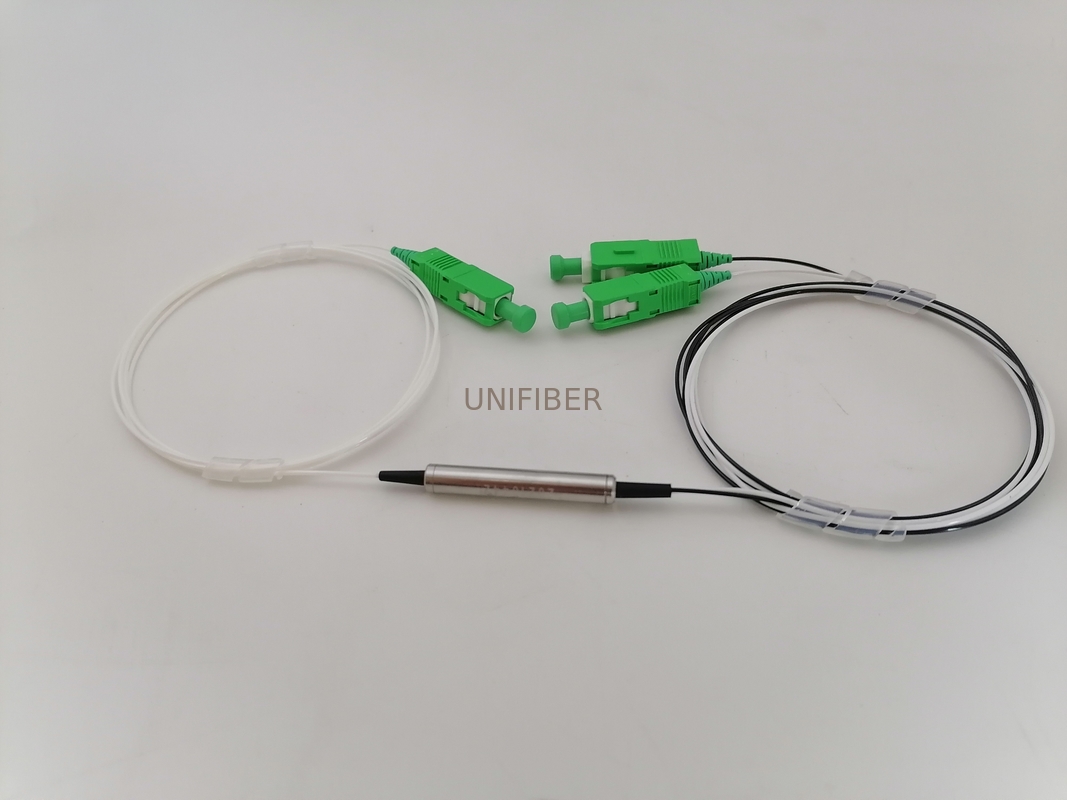

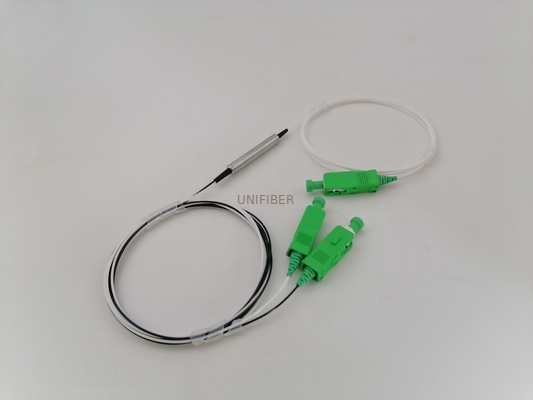

يعتبر جهاز الاستقطاب / الفاصل شعاع الاستقطاب جهازًا بصريًا دقيقًا يمكنه الجمع بين إشارتين ضوئيتين مستقطبتين في ألياف خرج واحدة ، أو تقسيم ضوء واحد إلى ناتجين مستقطبين مع حالات الاستقطاب المتعامدة مع بعضها البعض.يستخدم التكوين النموذجي لـ PBC كلاً من ألياف PM للإدخال وألياف SM للإخراج.
| سمات | التطبيقات |
| انخفاض فقدان الإدراج | EDFA عالي الطاقة |
| نسبة الانقراض عالية | مضخم رامان |
| حزمة مدمجة في الخط | معمل |
| استقرار وموثوقية عالية | |
| خالي من الايبوكسي على المسار البصري |
| معامل | درجة P | درجة |
| الطول الموجي للمركز (نانومتر) | 1310،1480 أو 1550 | |
| نطاق الطول الموجي التشغيلي (نانومتر) | ± 40 | |
| فقدان الإدراج النموذجي (ديسيبل) | 0.4 | 0.5 |
| الحد الأقصى لخسارة الإدخال (ديسيبل) | ≤0.6 | ≤0.7 |
| الحد الأدنى لنسبة الانقراض (للمقسم فقط) (ديسيبل) | 23 | 20 |
| الحد الأدنى لعودة الخسارة (ديسيبل) | 50 | |
| اتجاه الاستقطاب الحادث | المحور البطيء | |
| درجة حرارة التشغيل (℃) | -10 ~ + 75 | |
| درجة حرارة التخزين (℃) | -40 ~ + 85 | |
| نوع الألياف | PM على المنفذ 1 و 2 ، SM أو PM على المنفذ 3 | |
| تسليم الطاقة (N) | 5 | |
| الأبعاد (مم) | Φ5.5 × طول 35 | |
| Max.Optical Power (mW) | 500 | |
1. يتم محاذاة ألياف PM ومفتاح الموصل مع المحور البطيء.
2- الأجهزة المزودة بالموصلات ، سيكون فقد الإدخال أعلى بمقدار 0.3 ديسيبل ، وستكون RL أقل بمقدار 5 ديسيبل ، وستكون ER أقل بمقدار 2 ديسيبل.
3. المواصفات المذكورة أعلاه للجهاز بدون موصل.
