تفاصيل المنتج:
شروط الدفع والشحن:
|

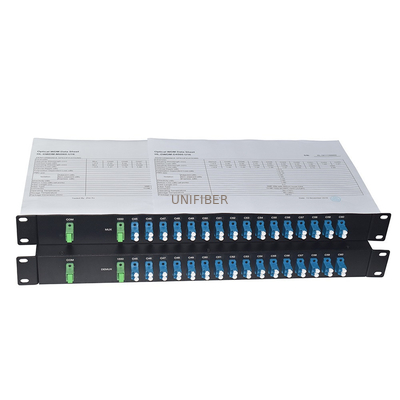

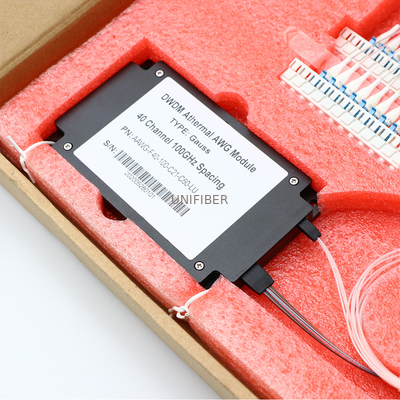

| منتج: | وحدة 100Ghz 40 قناة DWDM Athermal AAWG Mux / DeMux | مساحة القناة: | 100 جيجا هرتز |
|---|---|---|---|
| نوع نطاق التمرير: | Gaussian أو Flat-top | عدد القنوات: | 40 |
| الطول الموجي: | C21 ~ C60 | طرد: | وحدة ABS |

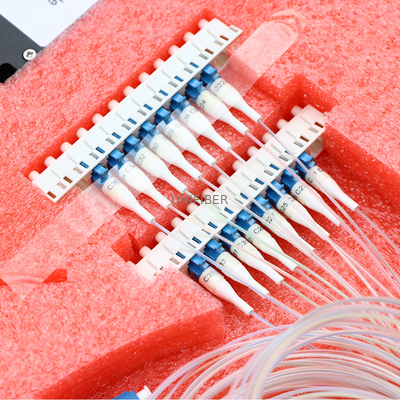

| موصل: | LC / اتحاد الوطنيين الكونغوليين | طلب: | ناقل الحركة DWDM |
| إبراز: | DWDM Athermal Mux Demux Module,AAWG Mux Demux Module,100Ghz Demux Multiplexer |
||
تعد وحدات Mux / DeMux جزءًا من سلسلة منتجات عالية الأداء تعتمد على تقنية مستوية السيليكا على السيليكون.وهي تعمل بتردد 50 جيجاهرتز أو 100 جيجاهرتز مع تباعد قنوات شبكة الاتحاد الدولي للاتصالات بأطوال موجية DWDM من 1526 نانومتر إلى 1565 نانومتر.يمكن استخدام AAWG DWDM لاستبدال مرشح DWDM من نوع المرشح للحالات التي لا تتوفر فيها الطاقة.
سمات:
وظائف MUX / DEMUX
حزمة مدمجة
رقم متعدد القنوات
متوافقة مع Telcordia GR-1209/1221
تصميم أثيرمال ، الطاقة الكهربائية غير مطلوبة
فقدان الإدراج المنخفض ، انخفاض PDL ، عزل القناة العالية
التطبيقات:
ناقل الحركة DWDM
شبكات منطقة المترو
شبكات المسافات الطويلة
شبكات PON
اللبنات الأساسية للطريق
اللبنات الأساسية لـ VMUX
تحديد:
| العوامل | C21 ~ C60 100Ghz DWDM Athermal AWG Mux / DeMux Module 40 Channel | |||||
| مساحة القناة (جيجاهرتز) | 50 جيجا هرتز | 100 جيجا هرتز | ||||
| نوع نطاق التمرير | اعلى مستوى | جاوس | اعلى مستوى | |||
| الطول الموجي المركزي | شبكة ITU-T | |||||
| رتبة | النوع | دقيقة | النوع | دقيقة | النوع | دقيقة |
| رقم القناة | 80/96 | 32/40/48 | ||||
| دقة الطول الموجي (نانومتر) | ± 0.04 | ± 0.05 | ||||
| نطاق التمرير @ 1 ديسيبل (نانومتر) | > 0.2 | > 0.2 | > 0.4 | |||
| تمرير النطاق @ 3dB (نانومتر) | > 0.4 | > 0.4 | > 0.6 | |||
| خسارة الإدراج (ديسيبل) | <7.0 | <6.0 | <4.0 | <3.5 | <6.5 | <5.0 |
| تداخل متجاور (ديسيبل) | > 26 | > 26 | > 23 | |||
| تداخل غير متجاور (ديسيبل) | > 26 | |||||
| إجمالي الحديث المتبادل (ديسيبل) | > 20 | > 21 | ||||
| خسارة العودة (ديسيبل) | > 40 | |||||
| تموج (ديسيبل) | <1.5 | <0.5 | ||||
| التوحيد (ديسيبل) | <1.5 | |||||
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | <0.7 | <0.6 | <0.5 | <0.4 | ||
| تشتت وضع الاستقطاب (ps) | <0.5 | |||||
| التشتت اللوني (ps / nm) | ± 30 | ± 20 | ||||
| درجة حرارة التشغيل (℃) | -5~75 | |||||
| درجة حرارة التخزين () | -40~85 | |||||
ملحوظة:
1. جميع البيانات الواردة أعلاه لا تشمل الموصلات.
2. لمزيد من التفاصيل ، يرجى الاتصال بقسم المبيعات.
