تفاصيل المنتج:
شروط الدفع والشحن:
|
| منتج: | عاكس الألياف البصرية OTDR FBG | الطول الموجي: | 1550 نانومتر |
|---|---|---|---|
| موصل: | SC / APC ذكر أنثى | اللون: | لون أخضر |
| طلب: | مراقبة شبكة FTTx | العلامة التجارية OEM: | الدعم |
| إبراز: | عاكس الألياف البصرية 1550 نانومتر,عاكس الألياف البصرية OTDR FBG,عاكس الألياف البصرية للشبكات |
||
وصف عاكس الألياف البصرية OTDR FBG 1550nm SC / APC
عاكس FBG عبارة عن هيكل موصل من نوع SC / LC قياسي ، والذي يحزم FBG خاص في الحلقة الخزفية.
عاكس الألياف الضوئية هو عاكس نطاق خاص منخفض التكلفة مركب على جانب وحدة الشبكة الضوئية (ONU).يمكن أن يعكس نبضات ضوئية (1650 +/- 5 نانومتر) من OTDR على جانب طرف خط الألياف (OLT) ما يقرب من 100٪ ، بينما يتم إرسال نطاقات العمل للشبكة الضوئية المنفعلة (PON) بشكل طبيعي.يمكن لـ OTDR تحديد ما إذا كان خط الألياف طبيعيًا عن طريق اكتشاف الإشارة المنعكسة بواسطة عاكس محزوز الألياف.عندما تكون الإشارة المنعكسة أقل من القيمة العادية ، تكون خسارة الخط كبيرة جدًا ؛عندما تكون قيمة الانعكاس 0 ، يتم كسر خط الألياف الضوئية ، لذلك يمكننا الحفاظ على خط الألياف في الوقت المناسب من خلال المراقبة في الوقت الفعلي لخط الألياف.
تطبيق العاكس البصري
شبكة PON
اختبار OTDR
مبنى المكتب المركزي
FTTX
ملامح عاكس الألياف البصرية
انخفاض فقدان الإدراج والانعكاس عند الطول الموجي لحركة المرور
انعكاسية عالية عند طول موجة الاختبار
سهل التنصيب
موثوقية استثنائية واستقرار بيئي
متوافق مع GPON و EPON و GEPON
تخصيص
| معامل | وحدة | قيمة |
| تمرير نطاق الطول الموجي | نانومتر | 1260 ~ 1360 و 1460 ~ 1520 و 1575 ~ 1670 |
| تعكس نطاق الطول الموجي | نانومتر | 1545 ~ 1555 |
| IL (1260 نانومتر - 1360 نانومتر) | ديسيبل | ≤1.5 |
| IL (1460 نانومتر-1520 نانومتر) | ديسيبل | ≤2 |
| IL (1545nm-1555nm) | ديسيبل | ≥20 |
| RL (1260 نانومتر - 1360 نانومتر) | ديسيبل | ≥35 |
| RL (1460 نانومتر - 1520 نانومتر) | ديسيبل | ≥30 |
| RL (1575 نانومتر - 1670 نانومتر) | ديسيبل | ≥30 |
| RL (1545 نانومتر -1555 نانومتر) | ديسيبل | ≤1 |
| PDL | ديسيبل | ≤0.4 |
| تموج (REFLECT BAND) | ديسيبل | ≤0.6 |
| TDL | ديسيبل | ≤0.5 |
| درجة حرارة التشغيل | ℃ | -20 ~ +65 |
| الرطوبة النسبية | ٪ ر | 5 ~ 95 |
| موصل | SC / APC أو نوع المخفف LC / APC |

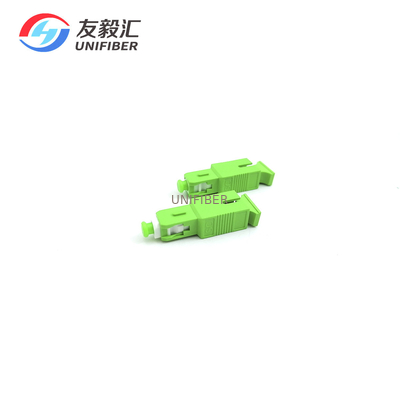

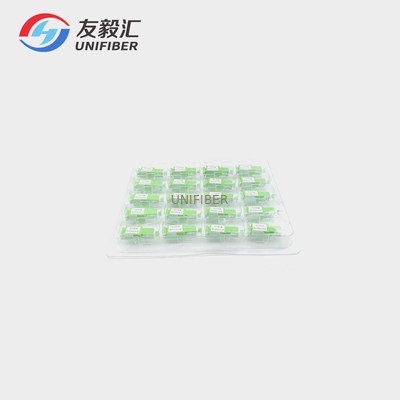

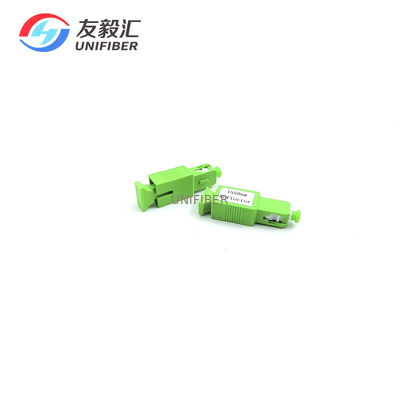

صورة عاكس مقضب الألياف براج
