40CH AWG غير حراري 100Ghz DWDM Mux Demux سطح سطحي C21 ~ C60 LC / UPC 1U Rackmount

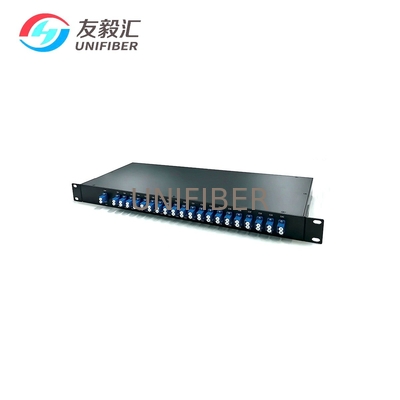

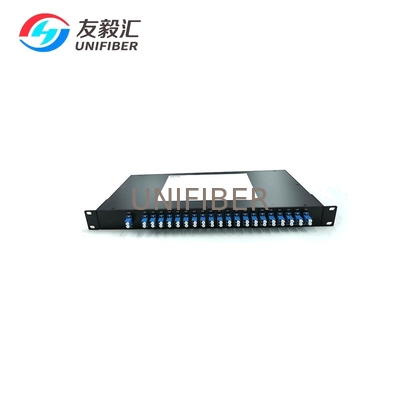

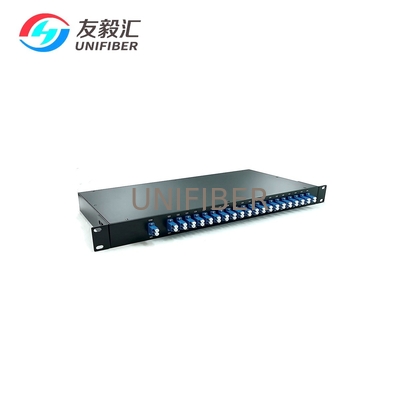

صورة كبيرة : 40CH AWG غير حراري 100Ghz DWDM Mux Demux سطح سطحي C21 ~ C60 LC / UPC 1U Rackmount

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Unifiber or OEM
إصدار الشهادات:	ROHS
رقم الموديل:	40CH Athermal AWG 100 جيجا هرتز DWDM Mux Demux

شروط الدفع والشحن:

الحد الأدنى لكمية:	10
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	حالة نفطة
وقت التسليم:	5 ~ 8 أيام
شروط الدفع:	L/C، T/T
القدرة على العرض:	100 قطعة / يوم

مفصلة وصف المنتج

المنتج:	100 جيجا هرتز AAWG DWDM Mux Demux	عدد القنوات:	40 قناة
التكوين:	مسك الغزال + Demux	القناة الأولى:	C21 C22 C23...C59 C60 C61
نوع الألياف:	0.9ملم	المرفق:	LC اتحاد الوطنيين الكونغوليين

40/48CH 100G Athermal AWG DWDM Mux / Demux Module في ريك ماونت 1Uهو جهاز DWDM mux/demux عالي الأداء يعمل على مسافة قناة 100GHz دون الحاجة إلى استقرار درجة الحرارة.تشمل رقائق السيليكا على السيليكون المعالجة على المستوى المستوي قنوات موجهة متسلسلة لفصل أو الجمع بين أطوال موجة متعددةتتيح أجهزة AWG غير الحرارية تعدد وتفكيك إشارات DWDM عبر نطاق واسع من درجات الحرارة التشغيلية ، دون الحاجة إلى محرك التدفئة ومراقبة الإلكترونيات.هذه AWG توفر خسارة إدراج منخفضةعزل قناة ممتاز، سهولة التعامل مع الألياف، والموثوقية على المدى الطويل في حزمة صغيرة.

الخصائص

وظائف MUX/DEMUX
حزمة صغيرة
عدد القنوات المتعددة
تتوافق مع Telcordia GR-1209/1221
التصميم غير الحراري، لا حاجة للطاقة الكهربائية
خسارة إدراج منخفضة، PDL منخفضة، عزل قناة عالية

التطبيق

إرسال DWDM
شبكات منطقة المترو
شبكات المسافات الطويلة
شبكات PON
أساسيات ROADM
وحدات بناء لـ VMUX

المواصفات

المعلم	المواصفات			الوحدات	الملاحظات
المعلم	دقيقة	النوع	ماكس	الوحدات	الملاحظات
المسافة بين القنوات	100			غز
رقم القناة	40/48			القنوات
ترددات القناة	شبكة الاتحاد الدولي للاتصالات			THz
نطاق تردد القناة المتاح	191.70		196.40	THz
شريط المرور	- اثنا عشر5		+125	غز
شريط المرور	-0.10		+0.10	nm
دقة طول الموجة المركزي	-0.05		+0.05	nm
خسارة الإدراج			5.5	ديسيبل	@طول موجة المركز
خسارة الإدراج			6.0	ديسيبل	عرض النطاق الترددي الكامل
شريط المرور ريبل		1.0	1.5	nm	عرض النطاق الترددي الكامل
عرض النطاق الترددي @ 1.0dB	0.32			nm
عرض النطاق	0.58			nm
عرض النطاق الترددي @20dB			1.20	nm
توحيد خسارة الإدراج في الاتحاد الدولي للاتصالات			1.50	ديسيبل
الخسارة المعتمدة على الاستقطاب			0.5	ديسيبل
عزل القناة المجاورة	27	30		ديسيبل
عزل القناة غير المجاورة	30	35		ديسيبل
إجمالي الكلام المتقاطع	24	24		ديسيبل
التوجيه	45			ديسيبل
خسارة العودة مع الموصلات	40	45		ديسيبل
التشتت اللون	-20		+20	ps/nm
PMD			0.5	ps
معالجة الطاقة البصرية للميناء المشترك			24	dBm

القناة	الاتحاد الدولي للطاقة	التكرار	طول الموجة	القناة	الاتحاد الدولي للطاقة	التكرار	طول الموجة
لا، لا، لا	القناة	THz	nm	لا، لا، لا	القناة	THz	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

الـ AWGM	××	×	×	×	××	×××	×	×
	الحزمة	الوحدة	مساحة القناة	ملف تعريف النطاق	القناة	إبدأ	كوم	مرر
	الحزمة	النوع	مساحة القناة	ملف تعريف النطاق	الرقم	القناة	كوم	مرر
A=أثرمال	1U=1U	M=Mux	1=100GHz	F=أعلى مسطح	32=32	C17=C17	0=لا شيء	0=لا شيء
A=مجموعة	2U=2U	D=دموكس	2=50GHz	G=غاوس	40=40	C21=C21	1=FC/UPC	1=FC/UPC
W=طول الموجة	ST=صندوق	1=موكس ودموكس			48=48		2=FC/APC	2=FC/APC
G=المرصع							3=SC/UPC	3=SC/UPC
M=الوحدة							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
