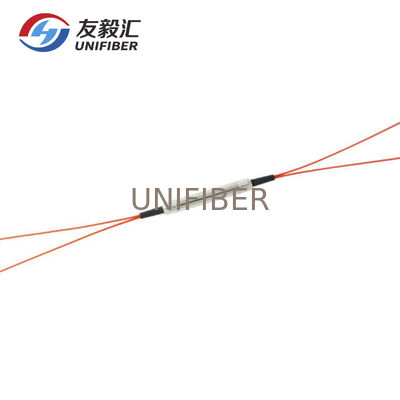

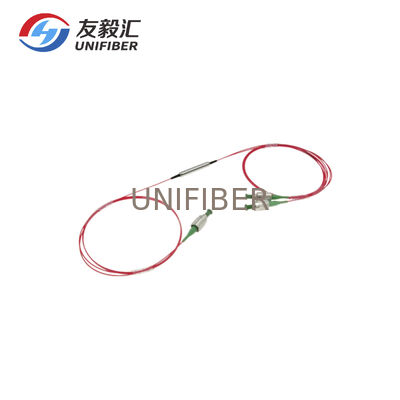

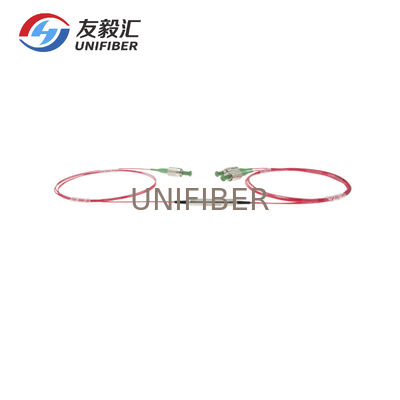

980/1550nm WDM/Isolator Hybrid Device

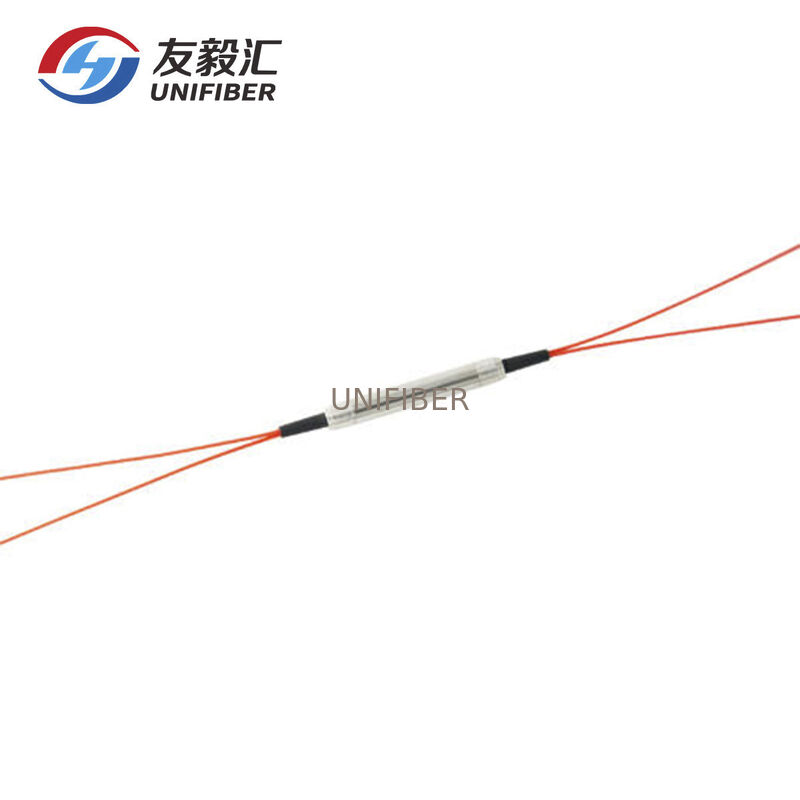

صورة كبيرة : 980/1550nm WDM/Isolator Hybrid Device

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Unifiber or OEM
إصدار الشهادات:	ROHS
رقم الموديل:	WDM-المعزل الهجين

شروط الدفع والشحن:

الحد الأدنى لكمية:	5
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	كرتون
وقت التسليم:	5 ~ 8 أيام
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	1000 قطعة/يوم

مفصلة وصف المنتج

منتج:	WDM-المعزل الهجين	الطول الموجي:	تمرير 1550 نانومتر / انعكاس 980 نانومتر
نوع العزل:	1550 نانومتر ثنائي المرحلة	نوع المضخة:	مضخة أمامية
نوع ضفيرة:	ألياف عارية / أنبوب فضفاض 900um	موصل:	LC / SC / FC / ST أو غيرهم
إبراز:	980/1550nm WDM isolator hybrid,fiber optical isolator with WDM,dual wavelength isolator hybrid device , fiber optical isolator with WDM , dual wavelength isolator hybrid device

980/1550nm WDM/Isolator Hybrid Device

The 980/1550nm WDM/Isolator Hybrid Combination integrates a wavelength division multiplexer and isolator in a compact, polarization-independent package. This advanced component delivers extremely low insertion loss, high isolation, and exceptional return loss, providing an integrated solution for EDFA applications with enhanced functionality in minimal space.

Key Features

Wide operating wavelength range
High channel isolation
Low insertion loss
Ultra low PDL & PMD
High stability and reliability
Epoxy free on optical path

Applications

Fiber optic amplifiers
CATV fiber optic links
WDM systems
Fiber optic instruments

Technical Specifications

Parameter	980/1550 nm + Isolator	1480/1550 nm + Isolator
	Single Stage	Dual Stage	Single Stage	Dual Stage
Signal Wavelength Range	1530-1565nm		1530-1565nm
Pump Wavelength Range	950-1010 nm		1450-1490 nm
Insertion Loss in Reflection	≤ 0.6 dB
Insertion Loss in Transmission	≤ 1.0 dB	≤ 1.2 dB	≤ 0.8 dB	≤ 1.0 dB
Signal Isolation (at 23° C)	≥ 28 dB	≥ 38 dB	≥ 28 dB	≥ 43 dB
Return Loss	≥ 45 dB
Maximum Power	300 mW
PDL	≤ 0.10 dB	≤ 0.15 dB	≤ 0.10 dB	≤ 0.15 dB
Directivity	≥ 50 dB
Operating Temperature	0°C ~ +65°C
Storage Temperature	-40°C ~ +85°C
Package Dimensions	5.5mm (Φ) x 35.0mm (L)
