وحدة AAWG PM 40CH Gaussian C21~C60 FC/APC محور بطيء عامل

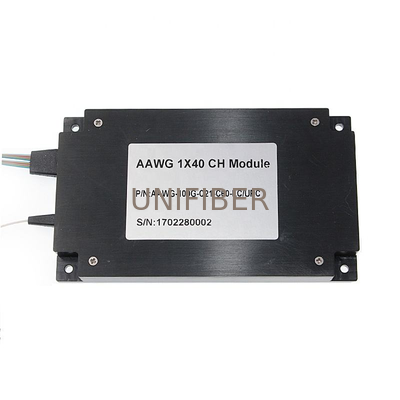

صورة كبيرة : وحدة AAWG PM 40CH Gaussian C21~C60 FC/APC محور بطيء عامل

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Unifiber or OEM
إصدار الشهادات:	ROHS
رقم الموديل:	وحدة PM AAWG الحرارية AWG

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	قابل للتفاوض

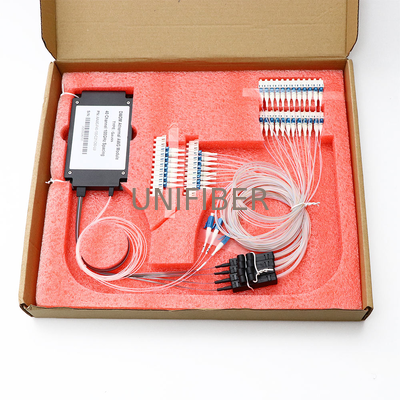

تفاصيل التغليف:	علبة كرتون
وقت التسليم:	3 ~ 5 أيام
شروط الدفع:	خطاب الاعتماد، تي/تي
القدرة على العرض:	500 قطعة/يوم

مفصلة وصف المنتج

منتج:	وحدة 40CH PM AWG	عدد القنوات::	40CH
الطول الموجي:	C21 ~ C60	تباعد القنوات:	100 جرام
شكل المرشح:	قمة مسطحة أو غاوسي	في/خارج الموصل:	لك/أويك
طول الألياف:	0.5 م، 1 م، 1.5 م 2 م	طَرد:	وحدة أو حامل مثبت
إبراز:	وحدة AAWG PM 40CH Gaussian C21-C60 , مضاعف تقسيم الطول الموجي FC/APC , وحدة AAWG PM محور بطيء عامل

وحدة AAWG PM 40CH Gaussian C21~C60 FC/APC المحور البطيء العامل

وحدة AAWG PM ذات الألياف الحافظة للاستقطاب هي جهاز دائرة ضوئية مستوية (PLC) تقوم بدمج أو فصل عشرات الأطوال الموجية في نطاق C (1525-1565 نانومتر) بتباعد فائق الدقة يصل إلى 50 جيجاهرتز (0.4 نانومتر). مبنية على تقنية الدليل الموجي السيليكا ومدمجة مع ذيول ألياف PM، فهي توفر ترشيحًا مسطحًا أو غاوسيًا لأنظمة الاتصالات المتماسكة، واتصالات البيانات، وأنظمة الاختبار.

الميزات الرئيسية

ما يصل إلى 96 قناة بتباعد 50 جيجاهرتز/100 جيجاهرتز/150 جيجاهرتز
خسارة إدخال منخفضة للمنافذ، عزل عالٍ
خيارات تركيب مدمجة في رف 1U أو حاويات
التوافق مع شبكة ITU لنطاق C
الموثوقية البيئية

التطبيقات

النقل البصري المتماسك — أنظمة DWDM 100G/400G/800G
ربط مراكز البيانات (DCI)
شبكات الاتصالات البصرية الكثيفة
أنظمة المضخمات البصرية ومضخمات EDFA
الاختبار والقياس البصري
المنصات البصرية الحساسة للاستقطاب

المواصفات الفنية

المعلمة	الوحدة	القيمة
طول الموجة التشغيلي	نانومتر	1525~1565
طول الموجة المركزي	نانومتر	شبكة ITU (C13 ~C64) أو مخصصة
منفذ القناة	نانومتر	32,40 \| 32,40,44,48,60 \| 80,88,96
تباعد القنوات	نانومتر	150 جيجاهرتز (1.2 نانومتر) \| 100 جيجاهرتز (0.8 نانومتر) \| 50 جيجاهرتز (0.4 نانومتر)
نطاق تمرير القناة	الحد الأدنى	نانومتر	±0.11 \| ±0.11 \| ±0.05
التكنولوجيا	-	مسطح \| مسطح \| غاوسي \| مسطح
نطاق التمرير عند 1 ديسيبل	الحد الأدنى	نانومتر	0.92 \| 0.38 \| 0.2 \| 0.2
نطاق التمرير عند 3 ديسيبل	الحد الأدنى	نانومتر	1.2 \| 0.58 \| 0.4 \| 0.26
خسارة إدخال المنفذ	الحد الأقصى	ديسيبل	5.5 \| 5.5 \| 3.8 \| 6.0
العزل المجاور	الحد الأدنى	ديسيبل	≥11 \| ≥25 \| ≥27 \| ≥25
العزل غير المجاور	الحد الأدنى	ديسيبل	≥23 \| ≥29 \| ≥30 \| ≥29
التوحيد	الحد الأقصى	ديسيبل	1.5
التموج	الحد الأقصى	ديسيبل	0.5 \| 0.5 \| 1.5 \| 0.5
نسبة الانقراض	الحد الأدنى	ديسيبل	18 \| 18 \| 18 \| 16
خسارة الإرجاع	الحد الأدنى	ديسيبل	40
التوجيه	الحد الأدنى	ديسيبل	50
تحمل الطاقة	الحد الأقصى	ملي واط	300
نوع الألياف	-	ألياف PM 1550
طلاء الألياف	ميكرومتر	أنبوب فضفاض 250 ميكرومتر / 900 ميكرومتر
طول الألياف إلى المروحة	L1	مليمتر	500
طول المروحة إلى الموصل	L2	مليمتر	500
الموصل	-	LC/UPC أو مخصص
الأبعاد (الارتفاع × العرض × العمق)	مليمتر	120x70x11,482x250x44, 482x230x44
درجة حرارة التشغيل	درجة مئوية	-5~65
درجة حرارة التخزين	درجة مئوية	-40~85
